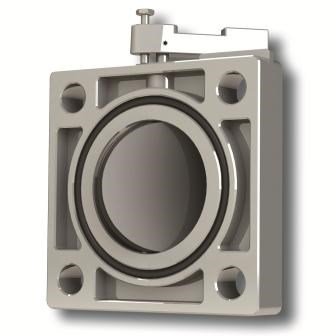

شیر کتابی (Knife Gate Valve) در ترانسفورماتور به عنوان یکی از اجزای کنترلی برای مدیریت جریان روغن یا مایعات عایق استفاده میشود. این نوع شیر به دلیل طراحی خاص خود برای قطع و وصل کامل جریان مناسب است و در بخش‌هایی از ترانسفورماتور که نیاز به جداسازی سریع جریان وجود دارد، کاربرد دارد.
محصولات مرتبط

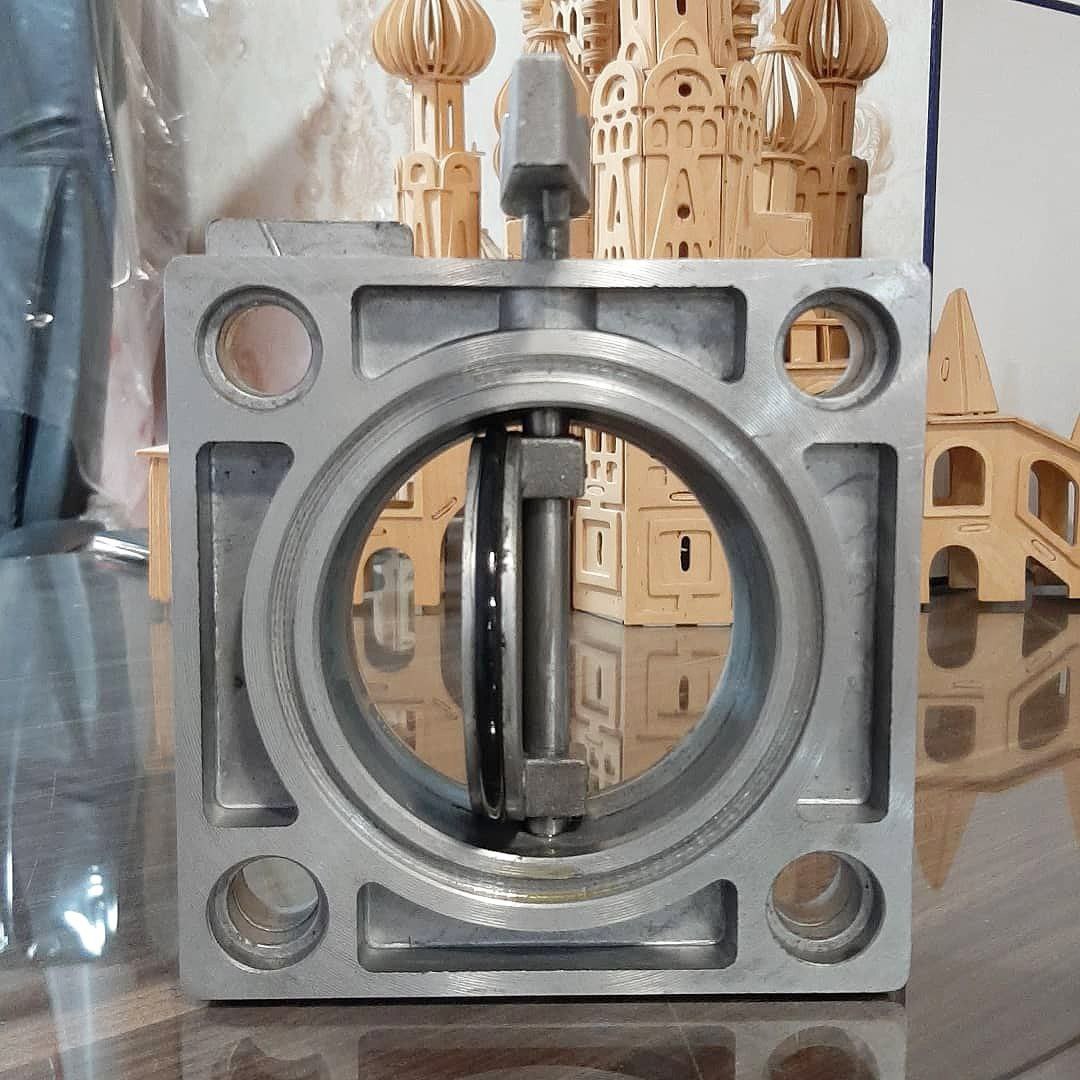

این شیر پروانه ای از جنس آلومینیوم آلیاژی ساخته شده و به عنوان شیر جهت اتصال رادیاتور مخزن ترانسفورماتورهای روغنی استفاده میشود.
این شیر از نوع پروانه ای و از جنس آلومینیوم آلیاژی ساخته شده و به عنوان شیر رادیاتور در ترانسفورماتورهای روغنی استفاده میشود.
کاربردهای شیر کتابی در ترانسفورماتور:
الف. کنترل جریان روغن عایق:
- شیر کتابی برای قطع یا وصل جریان روغن بین بخش‌های مختلف ترانسفورماتور مانند مخزن اصلی، رادیاتورها، و سیستم‌های خنک‌کننده استفاده میشود.
- طراحی این شیر اجازه می‌دهد تا جریان به‌صورت کامل و سریع متوقف شود.
ب. استفاده در مسیرهای خنک‌کننده:
- در ترانسفورماتورهای روغنی، این شیر برای تنظیم یا مسدود کردن جریان روغن به رادیاتورها یا سیستم‌های خنک‌کننده دیگر استفاده میشود.
ج. تعمیر و نگهداری:
- در هنگام سرویس‌دهی یا تعمیر بخش‌هایی از سیستم مانند تعویض یا تمیز کردن رادیاتورها یا فیلترها، شیر کتابی به قطع روغن در بخش مربوطه کمک می‌کند.
- با استفاده از این شیر، نیازی به تخلیه کل روغن از سیستم نیست.
د. جلوگیری از نشت:
- در صورت بروز نشت روغن در یک بخش از ترانسفورماتور، این شیر برای قطع جریان و جلوگیری از هدررفت روغن و آلودگی محیطی استفاده میشود.
ویژگی‌های شیر کتابی:
طراحی ساده و مؤثر:
- شیر کتابی از یک صفحه مسطح (یا تیغه) تشکیل شده است که با حرکت عمودی باز و بسته میشود و جریان را به‌طور کامل قطع یا وصل می‌کند.
- این طراحی برای جریان‌های مایع غلیظ (مانند روغن عایق) بسیار مؤثر است.
جنس:
- معمولاً از فولاد ضدزنگ یا چدن ساخته میشود تا در برابر فشار، دما، و خواص شیمیایی روغن عایق مقاوم باشد.
حالت باز و بسته کامل:
- این نوع شیر به‌گونه‌ای طراحی شده است که در موقعیت باز یا بسته به طور کامل کار کند؛ بنابراین برای تنظیم جریان جزئی مناسب نیست.
مزایای استفاده از شیر کتابی در ترانسفورماتور:
1.قطع و وصل سریع جریان: به دلیل طراحی ساده، این شیر امکان قطع و وصل سریع جریان را فراهم می‌کند.
2.مقاومت بالا در برابر نشتی: تیغه شیر به خوبی جریان را مسدود کرده و از نشت جلوگیری می‌کند.
3.عمر طولانی: به دلیل ساختار مستحکم و استفاده از مواد مقاوم، این شیر دوام بالایی دارد.
4.نگهداری آسان: طراحی ساده شیر کتابی، تعمیر و تعویض آن را آسان می‌کند.
محل نصب در ترانسفورماتور:
- در خطوط ورودی یا خروجی رادیاتورهای خنک‌کننده روغن.
- در مسیرهای تخلیه روغن عایق.
- در مسیرهای متصل به فیلترها یا سیستم‌های تصفیه روغن.
معایب احتمالی:
- به دلیل طراحی خاص، این شیر برای تنظیم جریان جزئی مناسب نیست و بیشتر برای قطع یا وصل کامل جریان استفاده میشود.
- اگر ذرات جامد یا آلودگی در روغن وجود داشته باشد، ممکن است تیغه شیر دچار آسیب یا گرفتگی شود.
نتیجه:
شیر کتابی در ترانسفورماتور عمدتاً برای قطع و وصل سریع جریان روغن عایق یا مایعات در مسیرهای مختلف استفاده میشود. این شیر به دلیل طراحی ساده، مقاومت بالا، و قابلیت اطمینان، یکی از اجزای حیاتی در مدیریت و نگهداری سیستم روغنی ترانسفورماتور است.
