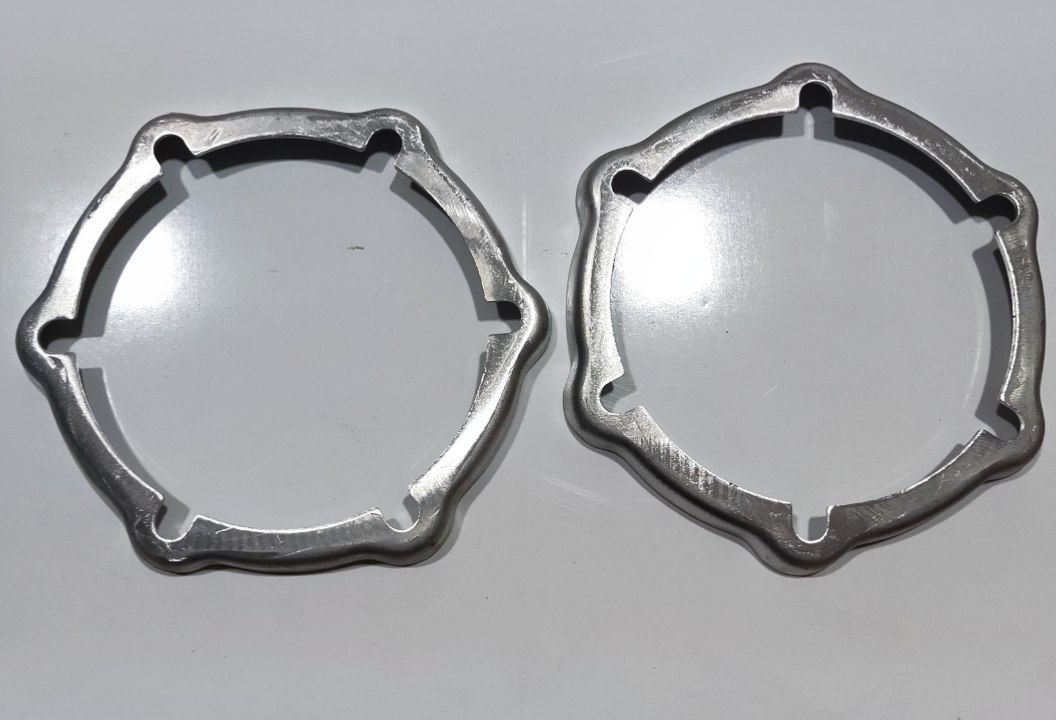

حلقه نگهدارنده مقره ترانسفورماتور یک قطعه فلزی یا غیرفلزی است که برای تثبیت و نگهداری مقره‌های ترانسفورماتور در جای خود استفاده می‌شود. این حلقه‌ها نقش مهمی در تضمین پایداری و عملکرد صحیح مقره‌ها ایفا می‌کنند و معمولاً در ترانسفورماتورهای قدرت و توزیع به کار می‌روند.
محصولات مرتبط
نقش و وظایف حلقه نگهدارنده مقره:
1.تثبیت مقره‌ها: مقره‌ها که برای عایق‌بندی بین هادی‌ها و بدنه فلزی ترانسفورماتور به کار می‌روند، باید به درستی در جای خود قرار گیرند. حلقه نگهدارنده از حرکت یا جابجایی مقره جلوگیری می‌کند.
2.تحمل نیروهای مکانیکی: این حلقه‌ها نیروهای مکانیکی ناشی از وزن مقره یا تنش‌های حرارتی و الکتریکی را به طور یکنواخت توزیع می‌کنند.
3.محافظت از مقره‌ها: جلوگیری از آسیب دیدن مقره‌ها در اثر لرزش‌ها یا ضربه‌های احتمالی.
جنس حلقه نگهدارنده:
- فلزی: معمولاً از فولاد ضدزنگ یا آلومینیوم ساخته می‌شود که مقاومت بالایی در برابر خوردگی و زنگ‌زدگی دارد.
- غیرفلزی: در برخی موارد از مواد کامپوزیتی یا پلیمری ساخته می‌شود که مقاومت الکتریکی بالایی دارند.
محل استفاده:
حلقه نگهدارنده مقره در قسمت‌های مختلف ترانسفورماتور، مانند:
- مقره‌های بوشینگ ورودی و خروجی
- مقره‌های عایق روی بدنه ترانسفورماتور
استفاده می‌شود.
نکات طراحی:
1.باید با ابعاد مقره و محل نصب هماهنگ باشد.
2.باید توانایی تحمل شرایط محیطی مانند رطوبت، گرما، و تغییرات دما را داشته باشد.
