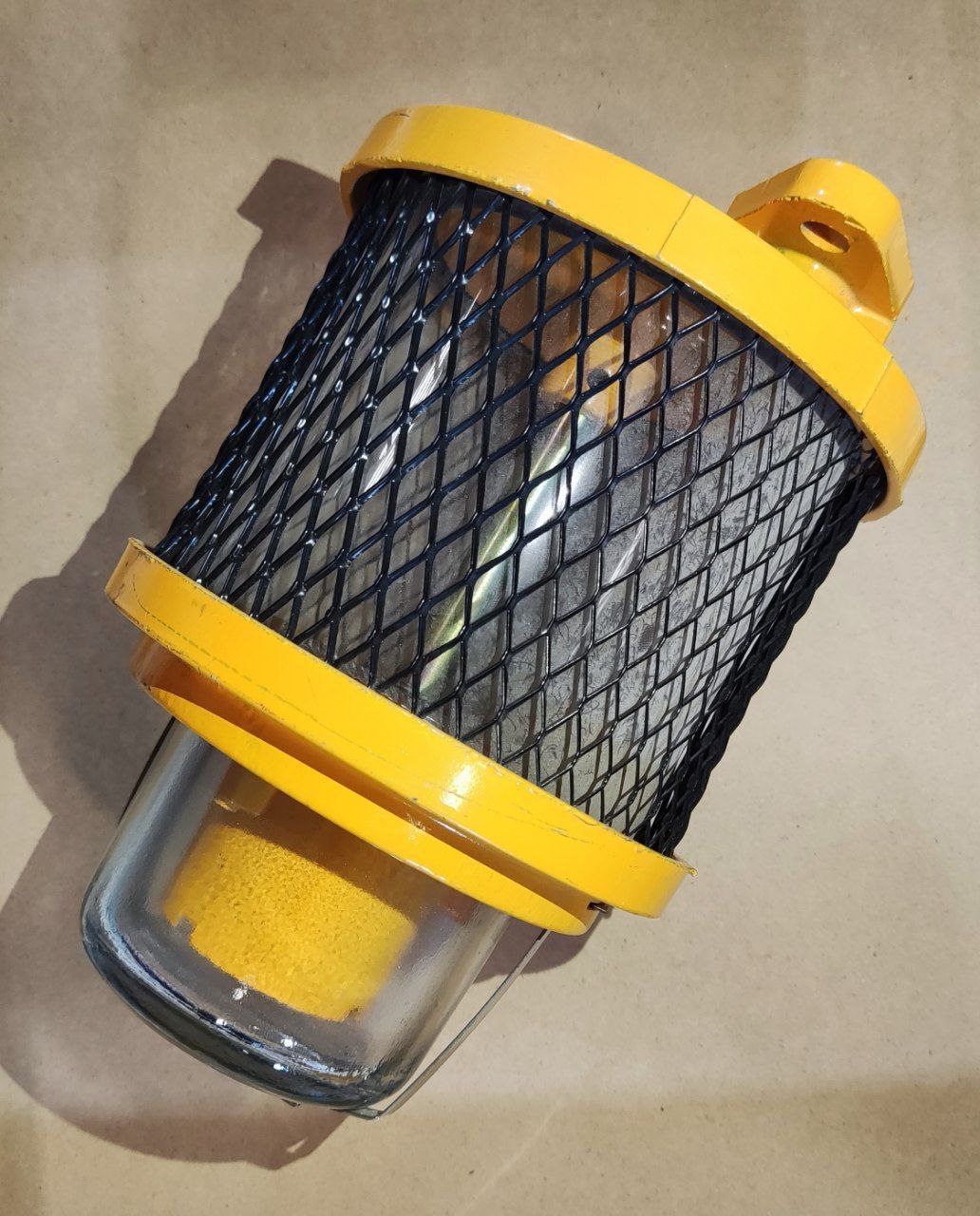

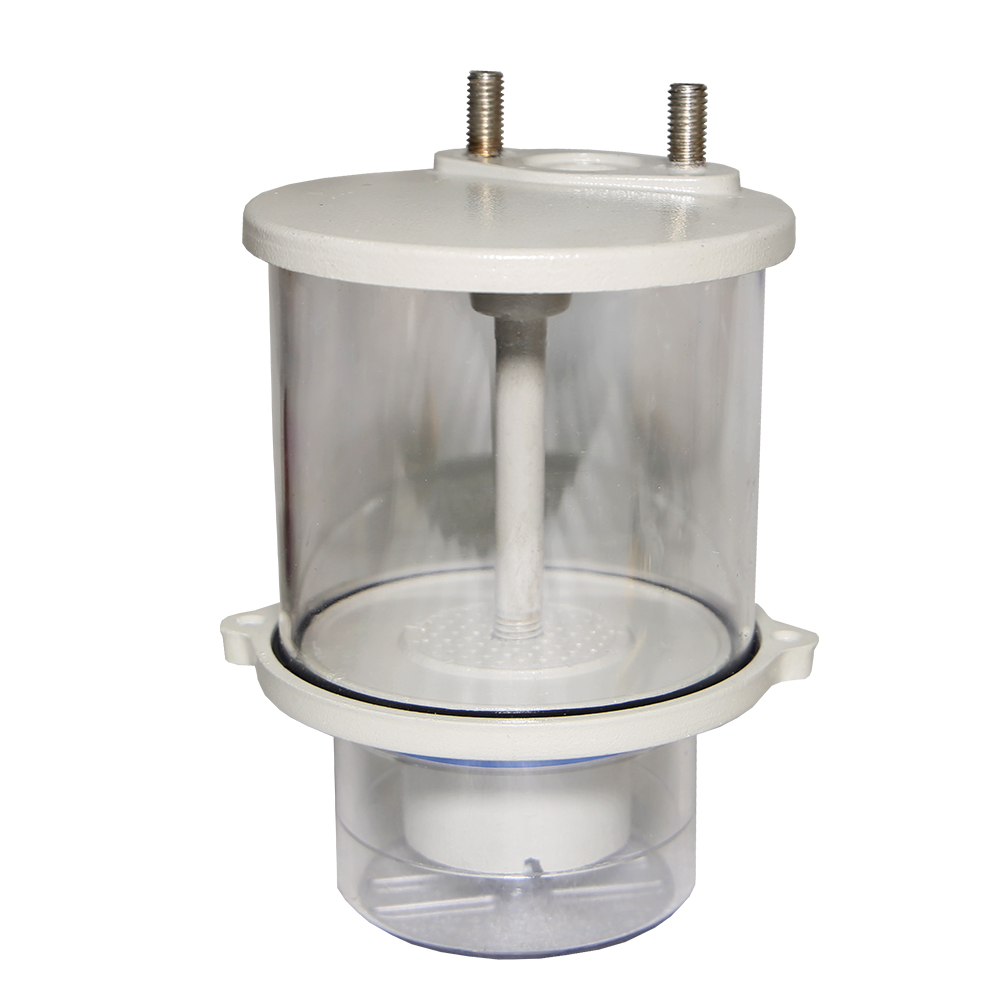

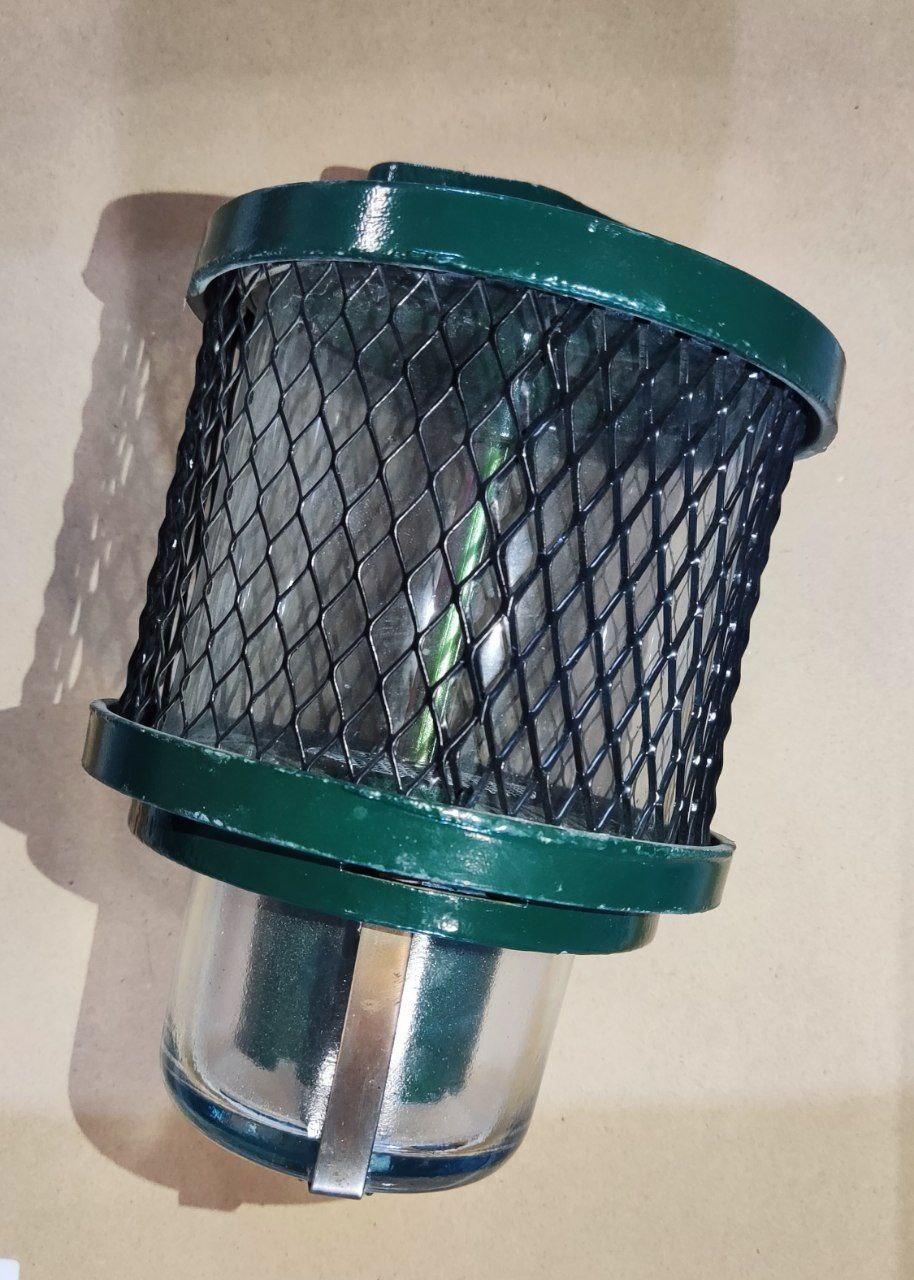

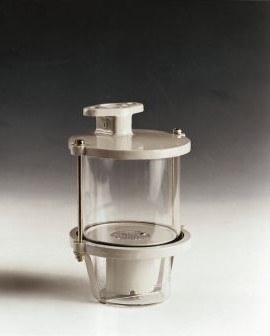

بر روی کلیه ترانسفورماتورهایی که دارای منبع انبساط هستند از یک دستگاه رطوبت گیر در سمت دیواره جانبی منبع انبساط استفاده می شود. رطوبت گیر از ورود هوای مرطوب و کثیف به داخل منبع انبساط جلوگیری می کند. دستگاه رطوبت گیر دارای یک محفظه شیشه ای مخصوص بلور های رطوبت گیر می باشد. بلور های رطوبت گیر یا سیلیکاژل در حالت خشک آبی رنگ بوده و به مرور زمان با جذب رطوبت صورتی تغییر می یابد. در اینصورت باید گرانول های تازه و خشک را جایگزین بلورهای مرطوب کرده و یا با خشک کردن بلورهای مرطوب در دمای ۱۲۰ الی ۱۵۰ درجه مجددا از آنها استفاده کرد. بطور کلی رطوبت گیرها مطابق استاندارد DIN42567 تولید می شوند.
محصولات مرتبط
در ترانسفورماتورهای توزیع و قدرت دارای کنسرواتور، در اثر انبساط و انقباض روغن، خروج و ورود هوا به داخل کنسرواتور صورت می پذیرد. بنابراین رطوبت محیط موجب جذب رطوبت توسط روغن و کاهش ولتاژ شکست آن شده که برای جلوگیری از ورود هوای مرطوب به داخل ترانسفورماتور بر روی منبع انبساط محفظه رطوبت گیر نصب می گردد. این محفظه از مواد رطوبت گیر ( سیلیکاژل) درطبقات بالایی و مقداری روغن در طبقه زیرین
پر شده و به واسطه وجود این مواد درون خود از ورود آلودگی و رطوبت محیط به درون ترانسفورماتور جلوگیری خواهد کرد. دستگاه رطوبت گیر دارای یک محفظه شیشه ای مخصوص بلور های رطوبت گیر می باشد. بلور های رطوبت گیر یا سیلیکاژل در حالت خشک آبی رنگ بوده و به مرور زمان با جذب رطوبت به رنگ صورتی تغییر
می یابد . در حالت کلی با در نظر گرفتن عوامل مختلف از رطوبت گیر یک تا چند طبقه استفاده می شود.
