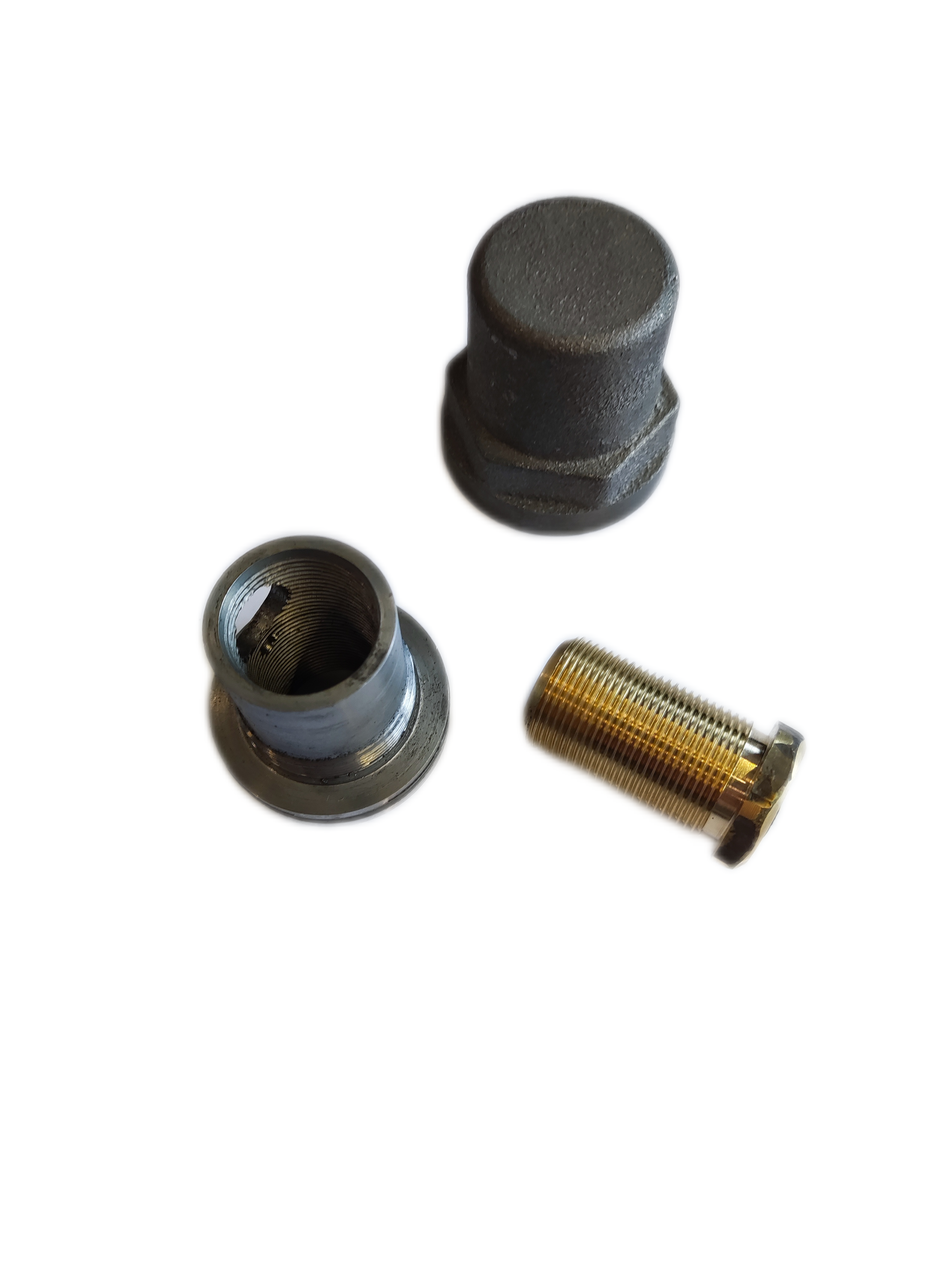

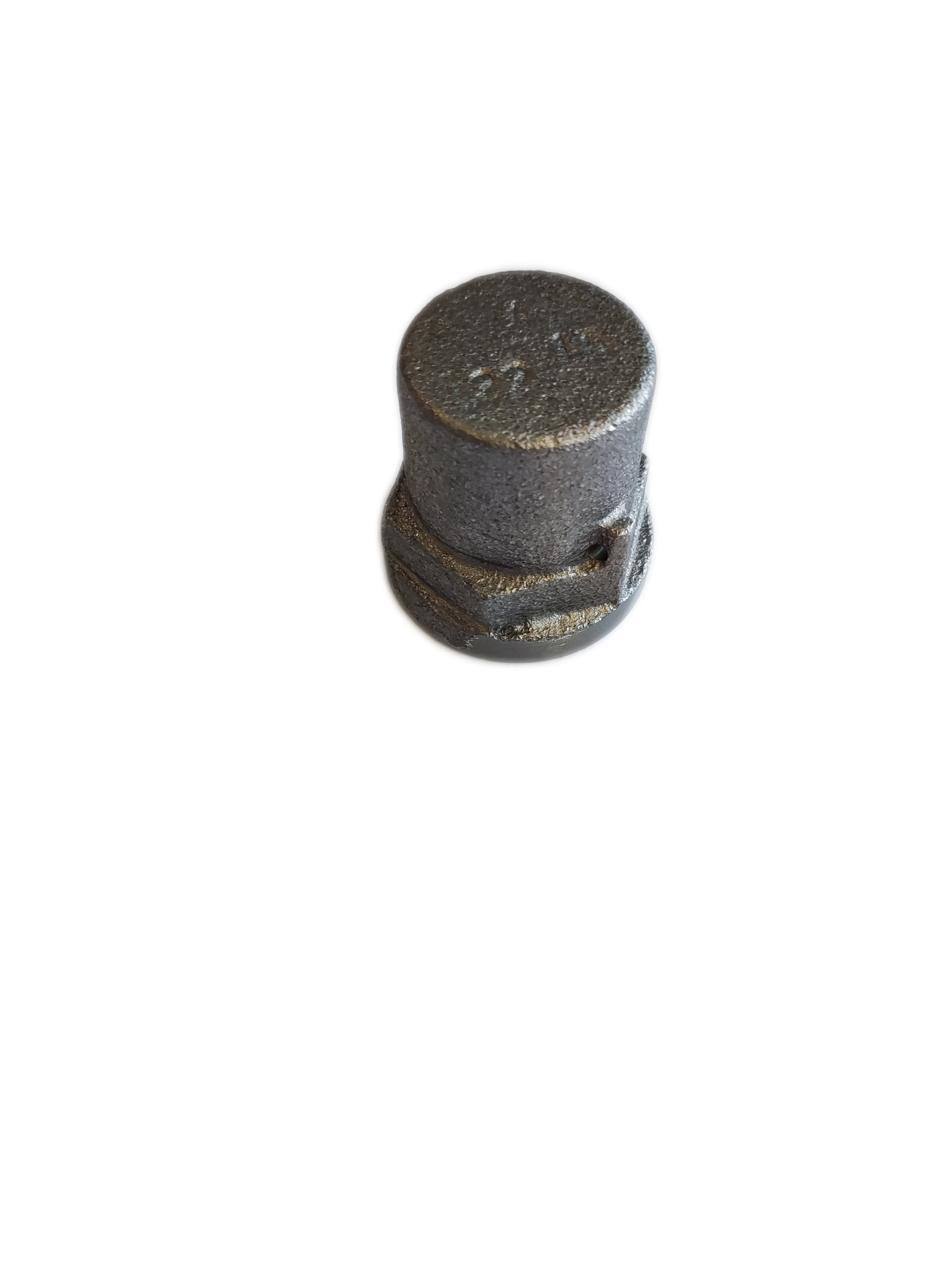

شیر تخلیه روغن در ترانسفورماتور یکی از اجزای مهم در طراحی ترانسفورماتورهای روغنی است که برای تخلیه روغن عایق از مخزن اصلی یا بخش‌های دیگر ترانسفورماتور استفاده می‌شود. این شیر نقش کلیدی در مدیریت روغن، سرویس‌دهی، و تعمیر و نگهداری ترانسفورماتور ایفا می‌کند. شیر تخلیه روغن A22 برای استفاده در ترانسفورماتورهای 50 تا 630 کیلو ولت آمپر است.۱.مغزی برنجی ۲.بوشن که به وان ترانسفورماتور جوش داده می‌شود ۳.پوسته محافظ ۴.واشر آب‌بندی از جنس کلینگریت
محصولات مرتبط
کاربردهای شیر تخلیه روغن:
الف. تخلیه کامل روغن عایق:
- برای تعویض روغن قدیمی یا تخلیه کامل مخزن در زمان تعمیرات اساسی ترانسفورماتور.
- روغن عایق ممکن است با گذشت زمان کیفیت خود را از دست بدهد یا دچار آلودگی شود؛ بنابراین تخلیه و جایگزینی آن ضروری است.
ب. نمونه‌گیری از روغن:
- در بسیاری از طراحی‌ها، شیر تخلیه دارای یک بخش کوچک‌تر یا رابط برای نمونه‌گیری روغن عایق است. این نمونه‌گیری به منظور انجام آزمایش‌های شیمیایی، الکتریکی، و فیزیکی روی روغن انجام می‌شود تا کیفیت و سلامت آن بررسی شود.
ج. تخلیه بخشی از روغن برای تعمیرات جزئی:
- در مواردی که فقط بخشی از سیستم نیاز به تعمیر یا سرویس دارد (مانند تعویض واشرها یا شیرآلات دیگر)، می‌توان از این شیر برای تخلیه جزئی روغن استفاده کرد.
د. تصفیه یا فیلتر کردن روغن:
- در زمان فیلتر کردن یا تصفیه روغن عایق، شیر تخلیه برای خروج روغن به سیستم‌های تصفیه یا فیلتر استفاده می‌شود.
ه. تخلیه در مواقع اضطراری:
- اگر نشت یا خرابی در مخزن روغن رخ دهد، شیر تخلیه می‌تواند برای خروج سریع روغن به کار گرفته شود تا از خطرات بیشتر مانند آتش‌سوزی جلوگیری شود.
مکان نصب شیر تخلیه:
- شیر تخلیه معمولاً در پایین‌ترین نقطه مخزن روغن ترانسفورماتور نصب می‌شود تا امکان تخلیه کامل روغن فراهم باشد.
- در طراحی‌های بزرگ‌تر، ممکن است به سیستم‌های تخلیه خارجی یا مخازن ذخیره متصل باشد.
ویژگی‌های فنی شیر تخلیه روغن:
جنس:
- معمولاً از چدن، فولاد ضدزنگ یا برنج ساخته می‌شود که در برابر روغن عایق و شرایط محیطی مقاوم است.
طراحی:
- اغلب به صورت شیر فلکه‌ای، شیر کروی (گلوب ولو) یا شیر توپی (بال ولو) طراحی می‌شود.
- ممکن است دارای دریچه نمونه‌گیری یا فیلتر داخلی باشد.
مقاومت:
- باید قادر به تحمل فشار روغن داخل مخزن و دمای کاری ترانسفورماتور باشد.
مزایای استفاده از شیر تخلیه روغن:
- دسترسی آسان: امکان تخلیه و نمونه‌گیری راحت بدون نیاز به باز کردن سیستم.
- صرفه‌جویی در زمان: در زمان تعویض یا فیلتر روغن، عملیات به سرعت انجام می‌شود.
- کاهش هزینه‌های تعمیر و نگهداری: با استفاده از این شیر می‌توان به راحتی از آلودگی یا خرابی روغن جلوگیری کرد.
- افزایش ایمنی: تخلیه سریع روغن در مواقع اضطراری خطرات احتمالی مانند آتش‌سوزی را کاهش می‌دهد.
نکات مهم در استفاده از شیر تخلیه:
- قبل از تخلیه روغن، باید ترانسفورماتور خاموش شده و روغن به دمای ایمن رسیده باشد.
- باید از تجهیزات مناسب (مانند مخازن جمع‌آوری روغن) استفاده شود تا از نشت یا آلودگی محیطی جلوگیری شود.
- پس از تخلیه، مطمئن شوید که شیر به طور کامل بسته شده است تا از نشت روغن جلوگیری شود.
نتیجه:
شیر تخلیه روغن در ترانسفورماتورها یک ابزار کلیدی برای مدیریت، نگهداری، و بهره‌برداری ایمن از ترانسفورماتور است. این شیر با امکان تخلیه، نمونه‌گیری و کنترل جریان روغن، عملکرد کلی سیستم را بهبود می‌بخشد و نقش مهمی در افزایش طول عمر و کارایی ترانسفورماتور ایفا می‌کند.
